概述

SLM485是一款+5V、半雙工，±15KV ESD保護的RS-485/RS-422收發器電路，電路內部包含一路驅動器和一路接收器。

SLM485可以實現最高2Mbps的傳輸速率。驅動器具有短路電流限制，并可以通過熱關斷電路將驅動器輸出置為高阻狀態，以防止過度的功率損耗。接收器輸入具有失效保護特性，當輸入開路時，可以確保邏輯高電平輸出。

所有驅動器輸出提供±15KV人體模式ESD保護，±15KV IEC氣隙放電模式。采用8腳SO封裝，工作于-40℃至+125℃擴展級溫度范圍。

特征

• ■低靜態電流
• ■三態輸出
• ■總線允許多達128個收發器
• ■半雙工工作模式
• ■單電源+5V供電
• ■驅動器超載保護：限電流和熱待機
• ■15KV ESD保護-人體模式(HBM)

絕對最大額定值

• ■供電電壓 (VCC)：+12V
• ■控制輸入電壓 (RE, DE)：-0.5V～（Vcc+0.5V)
• ■驅動器輸入電壓 (DI)：-0.5V～（Vcc+0.5V)
• ■驅動器輸出電壓 (A, B)：0V～+5V
• ■接收器輸入電壓 (A, B)：0V～+5V
• ■接收器輸出電壓 (RO)：-0.5V～（Vcc+0.5V)
• ■持續工作功耗 (TA = +70°C)：DIP-8(727mW),SOP-8(471mW)
• ■最大結溫：145℃
• ■工作環境溫度范圍：-40℃～85℃
• ■貯存溫度范圍：-65℃～160℃
• ■引腳溫度（焊接時間10秒）：300℃

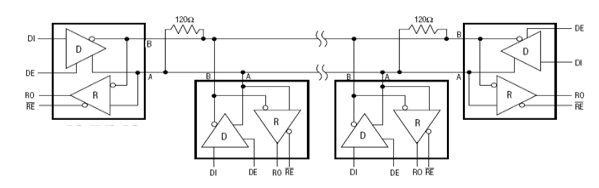

應用電路
