概述

SLM4900是一款完整的單節鋰電池恒流恒壓線性充電IC，最大充電電流可達到800mA。

SLM4900采用極小的SOT-23-6L封裝，只需要外接極少的外部元件，使它能完全適用于便攜式產品的應用。

SLM4900可驅動兩個LED指示燈，專為USB電源特性設計，同時SLM4900也可以作為獨立的線性鋰電池充電器。

特征

• ■充電電流最大可編程至800mA
• ■雙LED指示燈驅動功能
• ■無需外接MOSFET、二極管和感應電阻
• ■過溫保護恒流恒壓充電
• ■具備電池防反接功能
• ■可從USB口直接給單節鋰電池充電
• ■預設4.2V充電電壓，精度達到±1%
• ■涓流充電隔值2.9V
• ■可預設無涓流充電模式
• ■軟啟動，有效限制沖擊電流
• ■RoHS SOT-23-6L封裝

絕對最大額定值

• ■輸入電源電壓（Vcc）：-0.3V～9V
• ■PROG：-0.3V～Vcc +0.3V
• ■BAT：-4.2V～7V
• ■CHRG：-0.3V～10V
• ■STDBY：-0.3V～10V
• ■BAT 短路持續時間：連續
• ■BAT 引腳電流：800mA
• ■PROG 引腳電流：800uA
• ■最大結溫：145℃
• ■工作環境溫度范圍：-40℃～85℃
• ■貯存溫度范圍：-65℃～125℃
• ■引腳溫度（焊接時間10 秒）：260℃

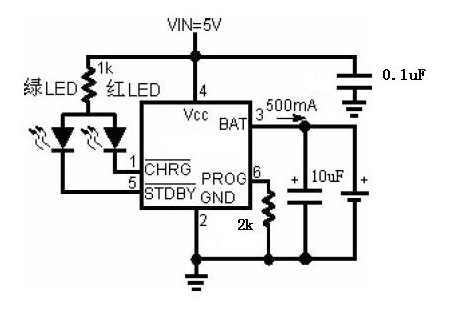

應用電路

中文資料

SLM4900.pdf
