概述

SLM5000是一款由基準電壓電路、振蕩電路、誤差放大電路、相位補償電路、時鐘閂鎖式短路保護電路、PWM/PFM切換控制電路構成的CMOS升壓型DC/DC控制器。 由于使用外接的低導通電阻的N溝道功率MOSFET，因此適用于需要高效率、高輸出電流的應用電路。

SLM5000可通過PWM控制電路，將占空系數線性改變到90%為止，因此可對應高效率、輸入輸出電壓差較大的電壓條件；同時還具有PWM/PFM切換功能，在輕負載時將工作切換為PFM控制電路，從而防止因IC的工作電流而導致的效率下降。

SLM5000的輸出電容器可使用陶瓷電容器。并且采用了小型的SOT-23-6封裝，因此可適用于高密度安裝。

特征

• ■輸入電壓范圍 1.8 V~5.5V
• ■振蕩頻率 1.2MHz
• ■基準電壓 0.6V±2.0%
• ■軟啟動功能 10ms典型值
• ■低消耗電流 靜止時35μA典型值
• ■占空系數 內置PWM/PFM切換控制電路20%~90%
• ■開/關控制功能 ：休眠時消耗電流1.0μA(最大值)
• ■外接元器件 ：電感器、二極管、電容器、晶體管
• ■時鐘閂鎖式短路保護電路 ：可利用外部電容器設定短路保護延遲時間
• ■UVLO(欠壓鎖定)功能 ：1.7V典型值
• ■無鉛、Sn 100%、無鹵素

絕對最大額定值

• ■VDD：-0.3V~6V
• ■FB：-0.3V~VDD+0.3V
• ■EXT：-0.3V~VDD+0.3V
• ■ON/OFF：-0.3V~VDD+0.3V
• ■CSP：-0.3V~VDD+0.3V
• ■最大結溫：145℃
• ■工作環境溫度范圍：-40℃～85℃
• ■貯存溫度范圍：-65℃～125℃
• ■引腳溫度（焊接時間10秒）：260℃

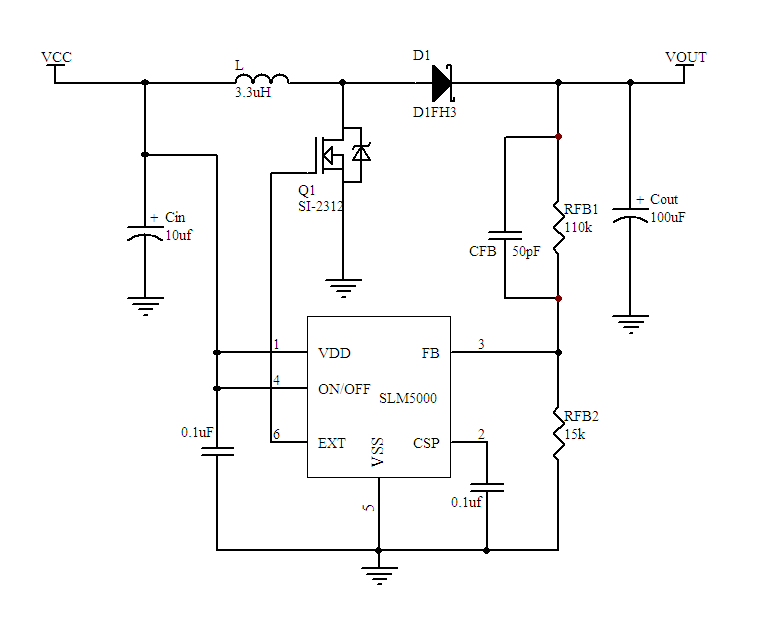

應用電路
